EthMBus-5 SMART, rada X-Port
Komunikačný prevodník Ethernet na M-Bus
|
|
|
Prevodník pre SMART metering
Je určený na vzdialenú komunikáciu s M-Bus meračmi prostredníctvom
počítačovej siete Ethernet v priemysle, automatizácii budov.
Prevodník v režime Smart M-Bus funguje ako M-Bus server.
Samostatne komunikuje s M-Bus meračmi, spracováva
ich údaje a ukladá do vlastnej pamäte.
Údaje z meračov sú súčasne dostupné vo formáte:
- webovej tabuľky
- xml, xml(REST) a csv exportu
- komunikačne M-Bus protokolom
- e-mailom s priloženými xml, csv exportami
- uložením exportov na FTP server
V základnom režime prevodník funguje ako transparentná brána pre
prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 5 M-Bus slave zariadení.
Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie.
- Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah napájacieho napätia. DC 9-39,5V a AC 9-27,5V.
- Ochrana proti prepätiu a prúdová poistka.
- LED indikácia napájania.
Ethernet
- TCP, UDP protokoly a SW virtuálneho COM portu.
- 10/100BASE-TX ethernet port, konektor RJ45.
Mechanická konštrukcia
- Hliníková krabička s montážou na 35mm DIN lištu.
Hlavné software-ové vlastnosti
Režim transparentnej brány:
-
TCP/IP spojenie
- režim server, client
- záložné IP adresy pre pripojenie
- pripojenie na web adresu (DNS)
- UDP spojenie
|
|
Režim Smart M-Bus aplikácia:
- web stránka s údajmi meračov
- xml, xml(REST), csv exporty
- e-maily s exportami a prevádzkovými informáciami
- uloženie exportov na FTP server
|
|
Software-ové funkcie
- Konfigurácia prevodníka cez webové rozhranie a Telnet.
- TCP a UDP komunikácia v režime server aj klient so
záložnými IP adresami pre pripojenie.
- Podpora DNS (host name namiesto IP)
- Logovanie Ethernetovej aktivity a chybových stavov.
- Vyhľadávanie adries meračov a ich zmena (merač musí podporovať túto funkčnosť).
- Štatistika úspešnosti komunikácie s jednotlivými meračmi.
Odlišné vlastnosti voči prevodníku EthMBus-5M SMART
- Výkonnejšie prepäťové ochrany na M-Bus linke a napájacom porte.
- Výkonnejší budič M-Bus linky s účinnejšími filtrami. Dĺžka linky môže byť väčšia ako 1km.
- Väčší rozsah prevádzkových teplôt.
- Odolnejšia mechanická konštrukcia.
Referencie
Prevodníky Ethernet na M-Bus boli v rokoch 2011-2018 nasadené v spolupráci s firmou IPECON s.r.o. v počte viac ako 600ks u niekoľkých zákazníkov na Slovensku a v Čechách. Prevodníky boli použité na zber údajov z meračov tepla do SCADA systémov.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
- Bezproblémová prevádzka nasadených prevodníkov v rôznych prevádzkach od roku 2011.
|
|
| Komunikačné rozhranie | 10BASE-T, alebo 100BASE-TX (auto-sensing) |
| Komunikačné protokoly | ARP, UDP, TCP, ICMP, Telnet, TFTP, AutoIP, DHCP, HTTP, SNMP |
| Konektor | RJ45 |
| Kompatibilita | Ethernet: Version 2.0/IEEE 802.3 |
|
| Počet pripojiteľných zariadení | 1 až 5 SLAVE zariadení, kľudový prúd max. 7,5mA |
| Prenosová rýchlosť | 300 - 9600 bps |
| Ochrany | - ochrana proti prepätiu TVS 1500W |
- elektronická ochrana pri preťažení a skrate na linke |
pozn. prevodník je odolný voči trvalému skratu na linke |
| Galvanické oddelenie | od napájania 1kV, od Ethernetu >1kV |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Odporúčaný rozsah napájacích napätí |
| Jednosmerné napájanie | 9V až 39,5V |
| Striedavé napájanie | 9V až 27,5V |
| Maximálne limity napájacieho napätia - trvalá prevádzka pri týchto napätiach sa neodporúča |
| Min. napájanie | 8,5V DC, 8,5V AC |
| Max. napájanie | 42,5V DC, 29,5V AC |
| Ochrany | ochrana proti prepätiu TVS 1500W |
| Spotreba | 1,7W až 3W* podľa zaťaženia a napájania. *M-Bus linka - skrat |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Power - zelená | indikácia pripojeného napájacieho napätia |
| Transmit - zelená | indikácia vysielania dát na M-Bus linke |
| Receive - žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short - červená | indikácia preťaženia M-Bus linky – bliká (kľudový prúd > 8mA), |
| indikácia skratu na M-Bus linke – svieti (R linky < 500Ω) |
|
| Pracovný rozsah | -40°C až 60°C |
|
| Mechanické prevedenie | hliníková krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 33 x 57 x 87 mm - bez konektorov |
| 33 x 57 x 106 mm - s konektormi |
| Krytie | IP40 |
| Hmotnosť | 136g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre priemyselné prostredie.
|
| Norma | Skúška | Úroveň |
| EN 55011 | Power line - CONDUCTED EMISSIONS 10/150 kHz - 30 MHz | Class A |
| EN 55011 | RADIATED EMISSIONS (Electric Field) 30 MHz - 1000 MHz | Class A |
| |
|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Air discharge | ± 8 kV |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 80MHz - 1GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 1,4GHz - 2GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 2GHz - 2,7GHz | 3 V/m |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - M-Bus line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - Power line. Common/differential mode. | ± 1 kV / ± 1 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Common/differential mode.* | ± 4 kV / ± 2 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY | 10 V |
| FIELDS 0,15MHz - 80 MHZ. Power line and M-Bus line. |
* test vykonaný na žiadosť výrobcu.
M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
|
|
Koncový zákazník
Cennik pre fyzické osoby a firmy,
ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
|
| |
|
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja
svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
|
|
|
Názov/Súbor
|
Dátum
|
Veľkosť
|
|
Reklamný leták
|
Prevziať
|
|
EthMBus5_SMART_letak_v1_2_SK.pdf
|
20.4. 2021
|
312 kB
|
Návody pre nové prevodníky so Smart firmware-om
|
|
Stručný prehľad režimov a funkcií
|
Prevziať
|
|
Ethernet_SMART_features_flyer_v0_13_SK.pdf
|
19.10. 2016
|
704 kB
|
|
|
Návod
|
Prevziať
|
|
EthMBus5_SMART_navod_v1_2_SK.pdf
|
20.4. 2021
|
1,19 MB
|
|
|
Návod k Web Interface-u
|
Prevziať
|
|
Ethernet_SMART_Web_Interface_v0_52_EN.pdf
|
29.11. 2019
|
2,29 MB
|
|
|
Návod k Telnet Setup-u
|
Prevziať
|
|
Ethernet_SMART_Telnet_v1_29_EN.pdf
|
29.11. 2019
|
1,23 MB
|
|
|
Návod k dátovým exportom
|
Prevziať
|
|
Ethernet_SMART_exports_v1_04_EN.pdf
|
2.8. 2016
|
1,06 MB
|
Vyčítací software
|
Excel® súbor na zber a spracovanie údajov
|
Prevziať
|
|
JC-E_readout_v11_6_EN.xlsm
|
16.3. 2018
|
228 kB
|
|
|
Návod k Excel® súboru na zber a spracovanie údajov
|
Prevziať
|
|
JC-E_readout_xls_manual_v1_11_SK.pdf
|
11.1. 2023
|
2,06 MB
|
Návody pre staré prevodníky
|
|
Návod EthMBus-5 (2 pinový konektor napájania, JC-E webinterface)
|
Prevziať
|
|
Ethernet_MBus_5_navod_v2_8_SK.pdf
|
22.9. 2014
|
1,11 MB
|
|
|
Návod EthMBus-5 (starý firmware, Lantronix webinterface)
|
Prevziať
|
|
Ethernet_MBus_5_navod_v2_7_SK.pdf
|
24.6. 2014
|
1,09 MB
|
|
Poznámka: tento návod sa vzťahuje len ku starej verzii firmware-u Lantronix
|
|
|
Rozšírený návod EthMBus-5 (starý fw., Lantronix webinterface)
|
Prevziať
|
|
Ethernet_MBus_5_navod_uplny_v1_4_SK.pdf
|
31.7. 2012
|
950 kB
|
|
Poznámka: tento návod sa vzťahuje len ku starej verzii firmware-u Lantronix
|
Nástroje Lantronix
|
|

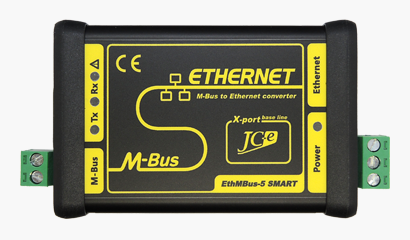

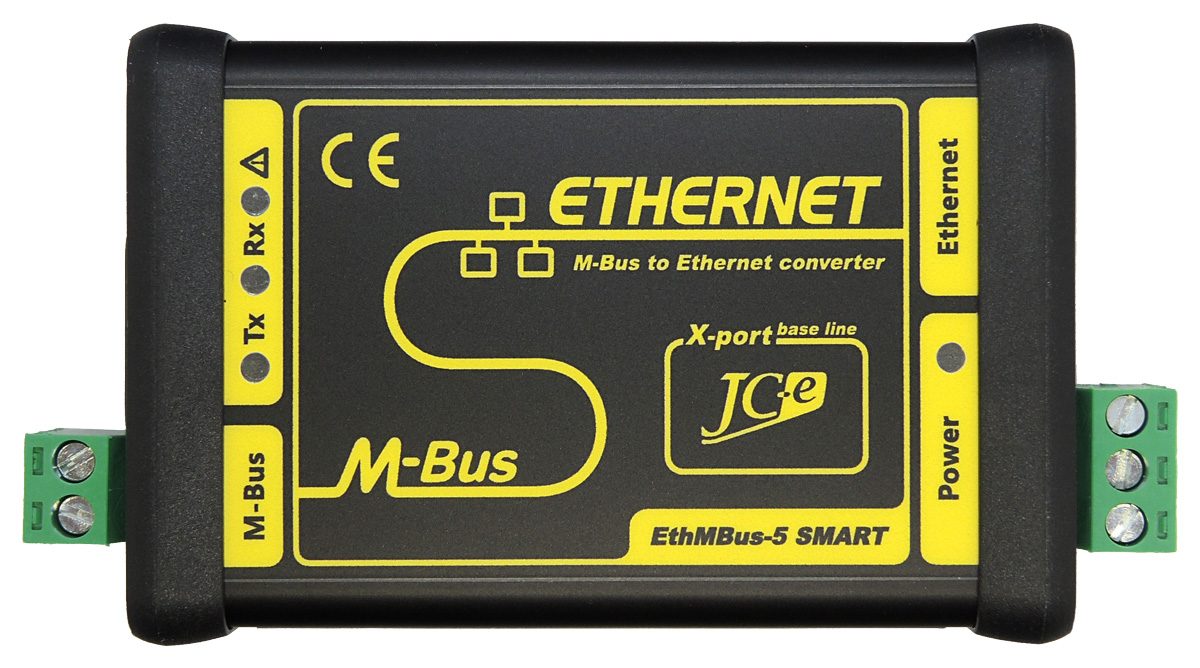

Pohľad zhora

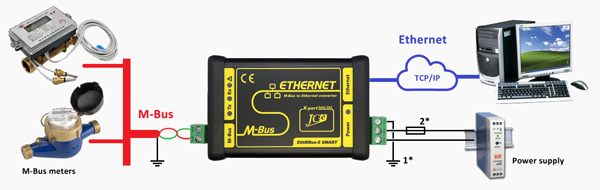

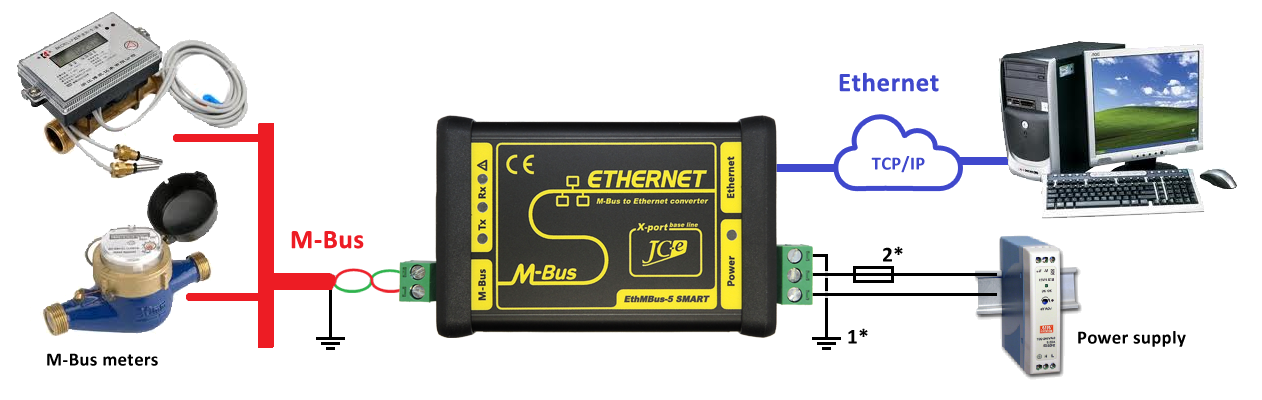

Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom siete Ethernet.

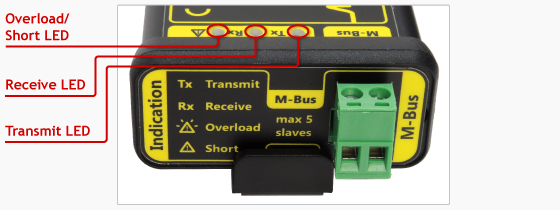

Konektory časť M-Bus
|
M-Bus | Konektor pre pripojenie M-Bus linky. | SH-02-5,08 |
|
| Transmit | Indikácia vysielania na M-Bus linke. | zelená |
| Receive | Indikácia príjmu na M-Bus linke. | žltá |
| Overload/Short | Indikácia preťaženia, alebo skratu na M-Bus linke | červená |
- pri preťažení LED bliká striedavo s LED Receive, I > 8mA |
- pri skrate LED trvalo svieti, odpor M-Bus linky < 500Ω |

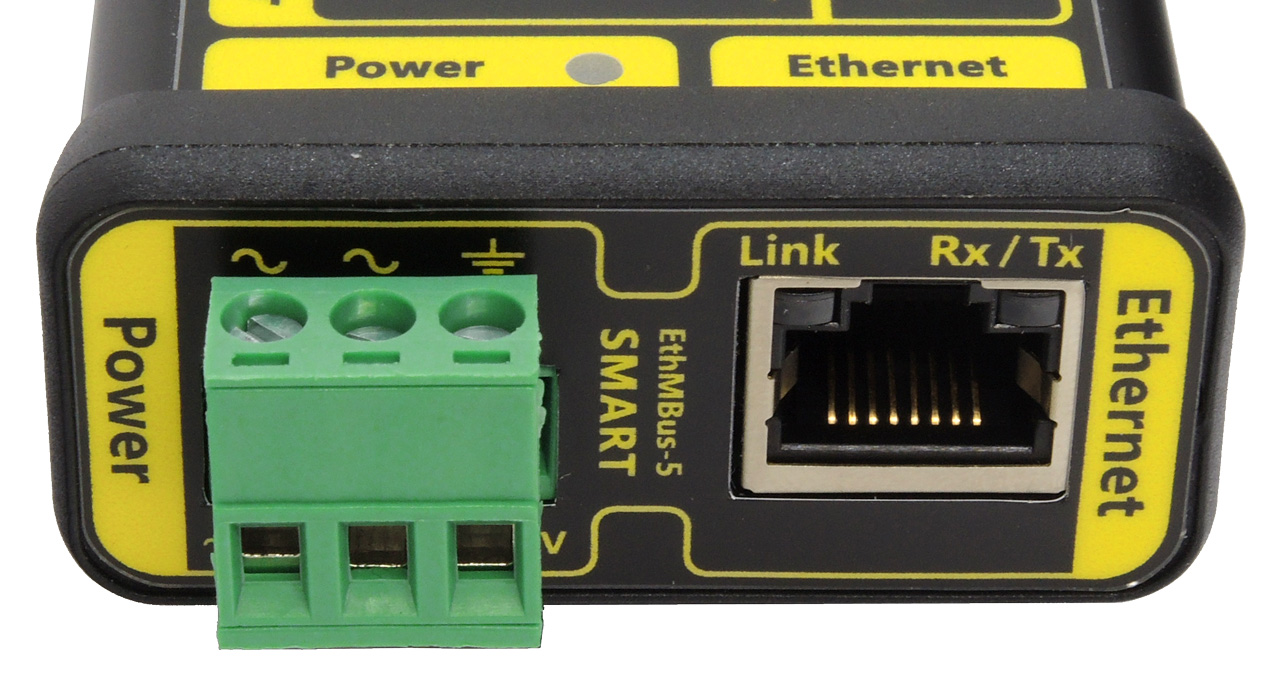

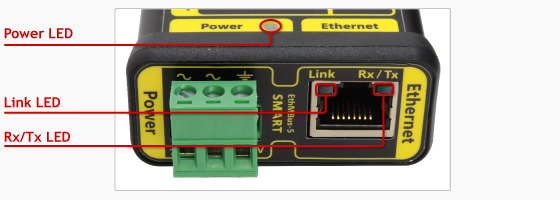

Konektory časť napájania a Ethernetu
|
Power | Konektor pre pripojenie napájacieho napätia a uzemnenia. | SH-02-5,08 |
| Ethernet RJ45 | Konektor pre pripojenie Ethernetového kábla. | RJ45 |
|
| Power | Indikácia správneho napájacieho napätia. | zelená |
| Link | Rýchlosť pripojenia 10Mbps. | oranžová |
| Rýchlosť pripojenia 100Mbps. | zelená |
| Rx/Tx | Half-duplex | oranžová |
| Full-duplex | zelená |
Web Interface
Tabuľka M-Bus meračov

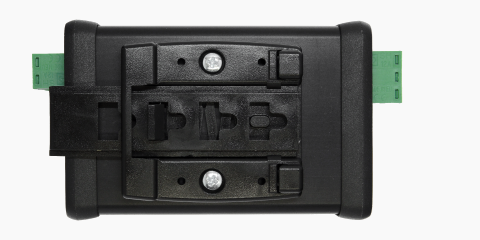

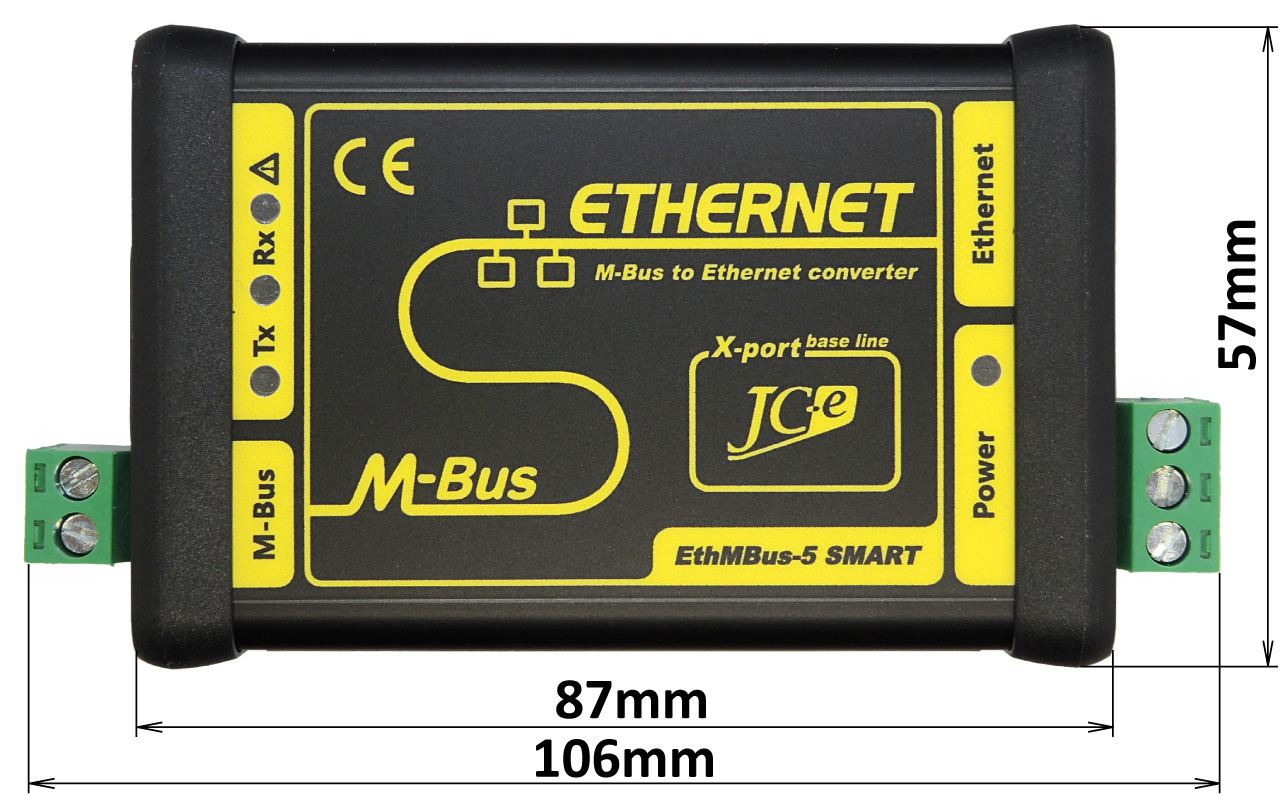

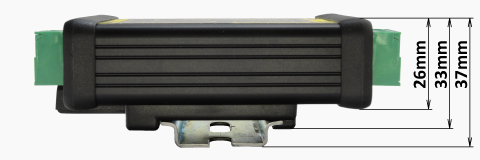

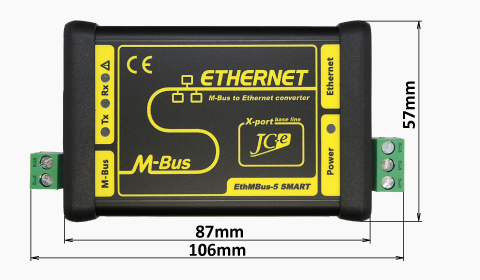

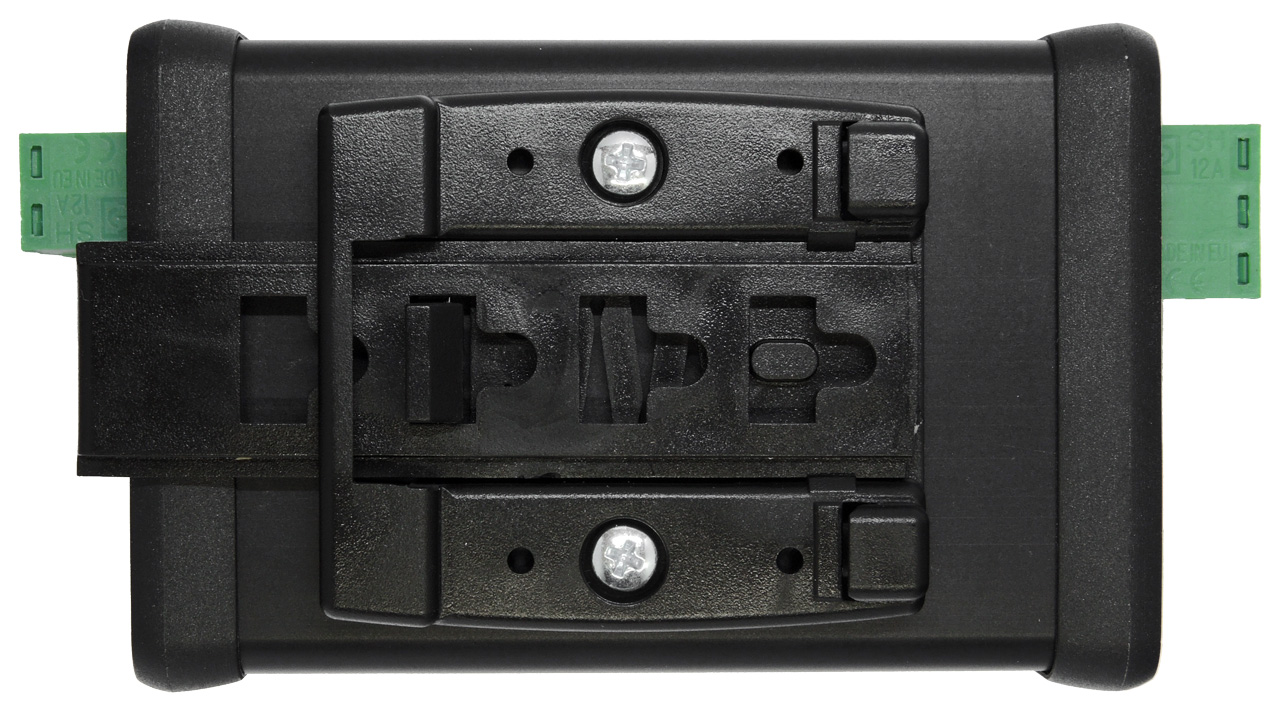

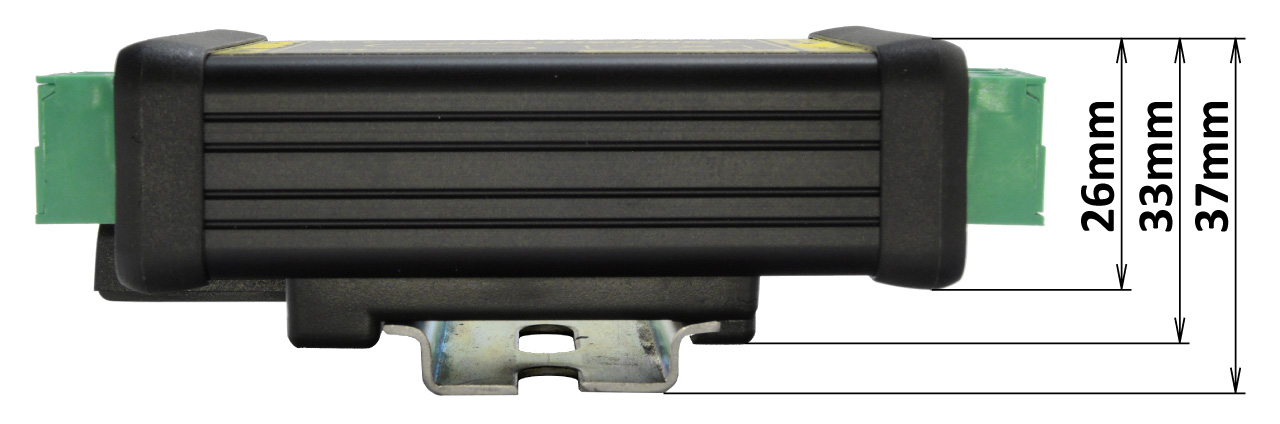

Rozmery
|
|
|
|
